概述：

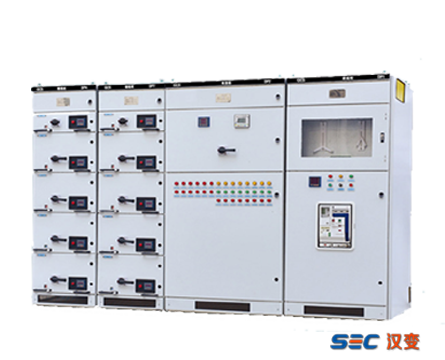

GCS低壓開關柜，是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制的低壓抽出式開關柜。已被電力用戶廣泛選用。GCS型低壓抽出式開關柜的抽屜單元設有完善機械連鎖裝置，確保操作人員的人身安全；MCC柜單柜的回路數可達22回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要；裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便；抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。
GCS低壓開關柜作為三相交流頻率50（60）Hz、額定工作電壓為380V（400）、（600），額定電流4000A以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用
結構特點
1.裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20㎜。
2.裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3.裝置柜體的尺寸均為標準尺寸系列
4.功能單元分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
5.每臺GCS柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。
6.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。抽屜面板具有分、合、試驗、抽出等位置的明顯等標志。
7.抽屜單元設有機械聯鎖裝置。饋線柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
主要優點：
1. GCK抽屜柜可提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
2.GCK抽屜柜功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
3.GCK抽屜柜母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
4.GCK抽屜柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。
5.裝置與外部電纜的連接在帶電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。
6.同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。
7.抽屜單元有足夠數量的二次插插件（1單元及以上為32對，1/2單元為20對）?？蓾M足計算機接口和自控回路對接點數量的要求。

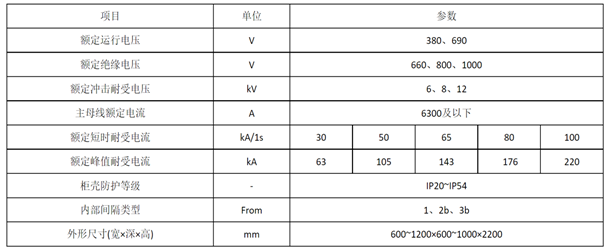

技術參數
